Moto C118 基于 Osmocom-BB 和 OpenBTS 搭建小型GSM短信基站

此文章PDF文档下载地址：点击下载

0x00 写在前面

大家应该都听说过摩托罗拉C118配合Osmocom-BB实现GSM网络下的短信拦截功能吧，在14年左右新出了一种玩法就是Osmocom-BB的sylvain/testing分支固件可以配合OpenBTS,，借助周围信号强度较大的ARFCN伪造出一个新的基站信号。不过由于摩托罗拉C118的问题，无法实现语音通话功能只可以发送短信（默认只可以发送英文短信，修改源码可以实现发送中文短信）以下内容将会指导你怎样用Osmocom-bb兼容的手机(如c115,c118,c123等)当作OpenBTS的无线收发机.0x01 环境已顺利编译运行过Osmocombb的可继续往下看,否则请参考官方链接或优秀文章首先安装libosmo-dsp库先下载

$ git clone git://git.osmocom.org/libosmo-dsp.git

编译前需要安装fftw3

$ apt-get install libfftw3-3 libfftw3-dev libfftw3-doc

然后编译

$ cd libosmo-dsp$ autoreconf -i$ ./configure$ make$ make install

0x02 Osmocom-BB

采用sylvain/testing分支（具体可看WIKI）

先下载

$ git clone git://git.osmocom.org/osmocom-bb.git

再切换分支编译

$ cd osmocom-bb $ git checkout sylvain/testing

默认编译出的版本发送信号相关的功能是被注释掉的，用mobile启动layer23后会一直于搜信号的过程中，因为无法发送信号。

如果需要进行实网测试需要打开src/target/firmware/Makefile文件中的编译开关

把osmocom-bb/src/target/firmware下的Makefile中的DCONFIG_TX_ENABLE宏打开：

# Uncomment this line if you want to enable Tx (Transmit) Support.#CFLAGS += -DCONFIG_TX_ENABLE

然后到src目录下编译

$ cd src make HOST_layer23_CONFARGS=--enable-transceiver

0x03 OpenBTS

这里使用的OpenBTS的版本是OpenBts-p2.8（嫌手动编译麻烦的可以找我要DEB安装的教程），首先安装依赖

$ sudo apt-get install autoconf libtool libosip2-dev libortp-dev libusb-1.0-0-dev g++ sqlite3 libsqlite3-dev erlang libreadline6-dev libncurses5-dev

下载源码

$ svn co http://wush.net/svn/range/software/public（svn版本必须

然后编译安装（有不懂的可以前往WIKI查看详细资料）

$ cd a53/trunk$ make install
$ cd openbts/trunk$ autoreconf -i$ ./configure$ make$ mkdir /etc/OpenBTS$ sqlite3 -init ./apps/OpenBTS.example.sql /etc/OpenBTS/OpenBTS.db ".quit"
$ mkdir -p /var/lib/asterisk/sqlite3dir$ cd subscriberRegistry/trunk$ make$ sqlite3 -init subscriberRegistry.example.sql /etc/OpenBTS/sipauthserve.db ".quit"
$ cd smqueue/trunk$ autoreconf -i$ ./configure$ make$ sqlite3 -init smqueue/smqueue.example.sql /etc/OpenBTS/smqueue.db ".quit"

安装OpenBTS后按照WIKI的说明配置/etc/OpenBTS/OpenBTS.db

$ apt-get install sqlite3 sqliteman（ubuntu系统安装，Kali自带sqlitebrowser无需安装）

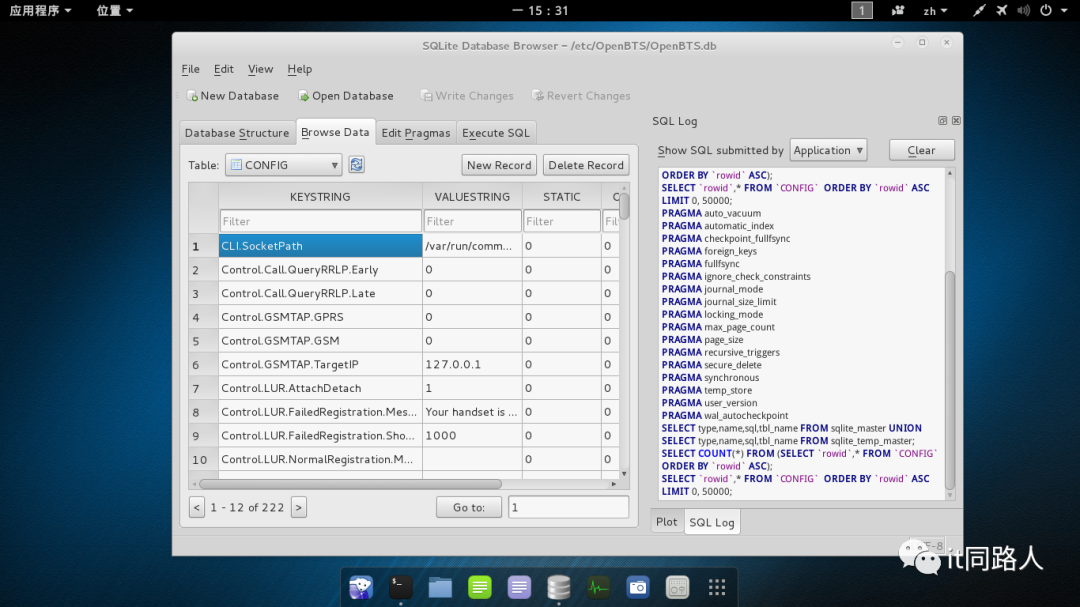

然后在终端内输入sqliteman启动软件，打开/etc/OpenBTS/目录下的OpenBTS.db文件

Control.GSMTAP.TargetIP = 127.0.0.1 GSM.Radio.NeedBSIC = 1 GSM.Radio.Band = 900 GSM.CellSelection.Neighbors =(留空) GSM.RACH.MaxRetrans = 3 GSM.RACH.TxInteger = 8 GSM.Radio.C0 = （发射的频点，数值1-124之间） Control.LUR.OpenRegistration =.*

0x04 刷入固件

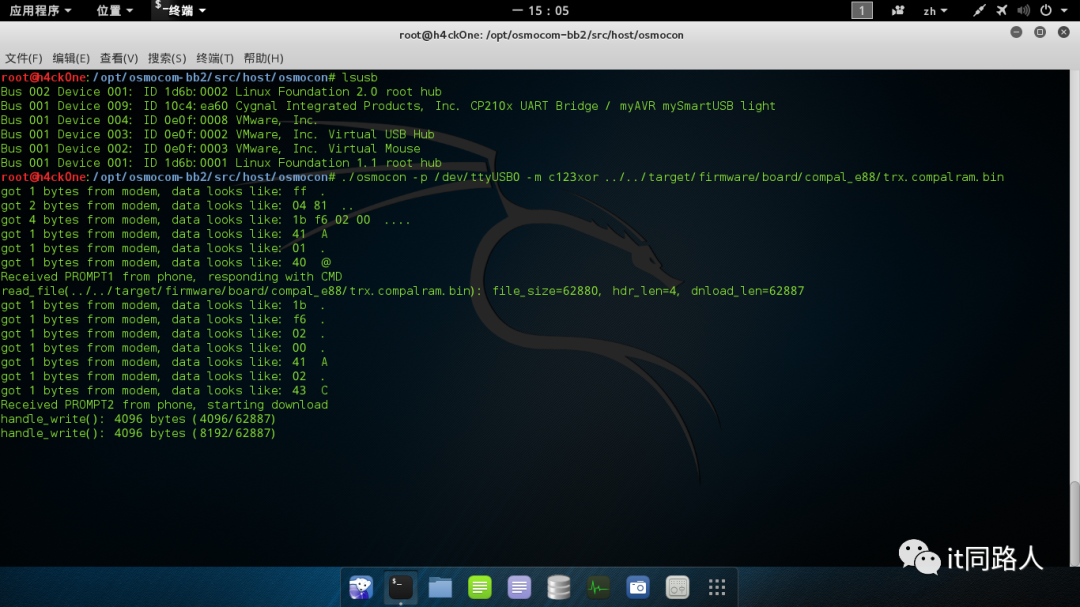

用osmocon程序将trx.compalram.bin刷入手机

命令

$ sudo ./osmocon -p /dev/ttyUSB0 -m c123xor ../../target/firmware/board/compal_e88/trx.compalram.bin

0x05 开始执行

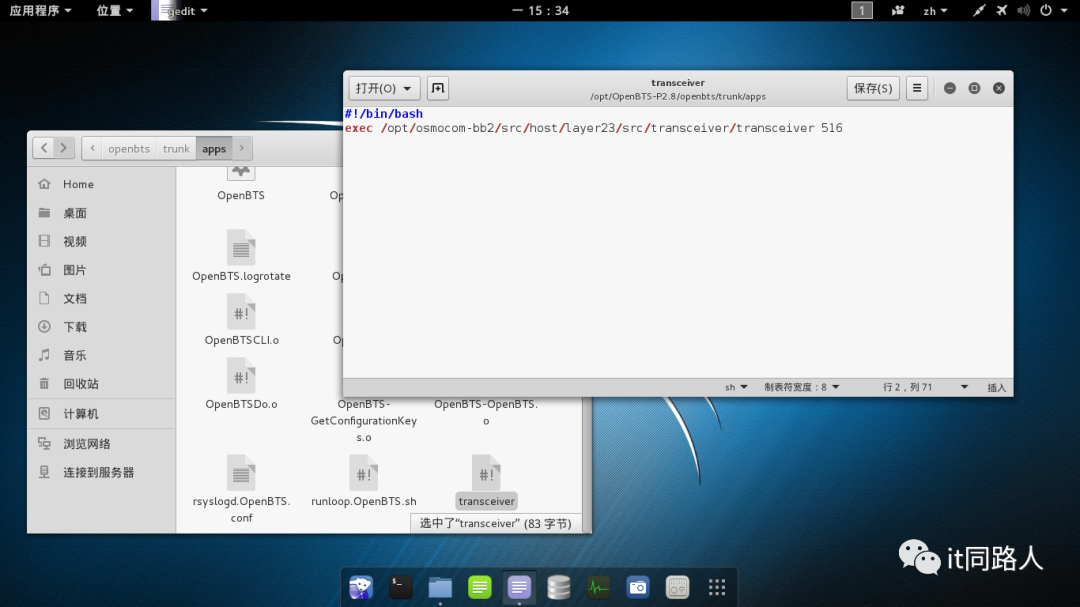

到OpenBTS/apps目录下,将transceiver重命名为transceiver.bak新建脚本文件transceiver内容如下

#!/bin/bash exec /src/host/layer23/src/transceiver/transceiver

替换成你自己的路径,替换成附近信号最强的ARFCN号

赋予执行权限

chmod +x transceiver

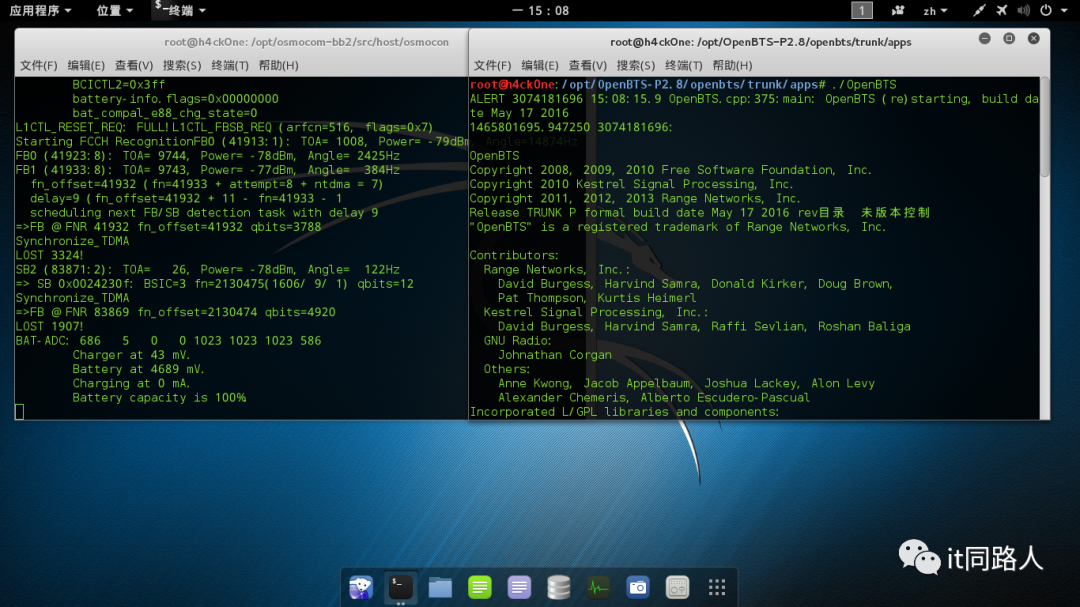

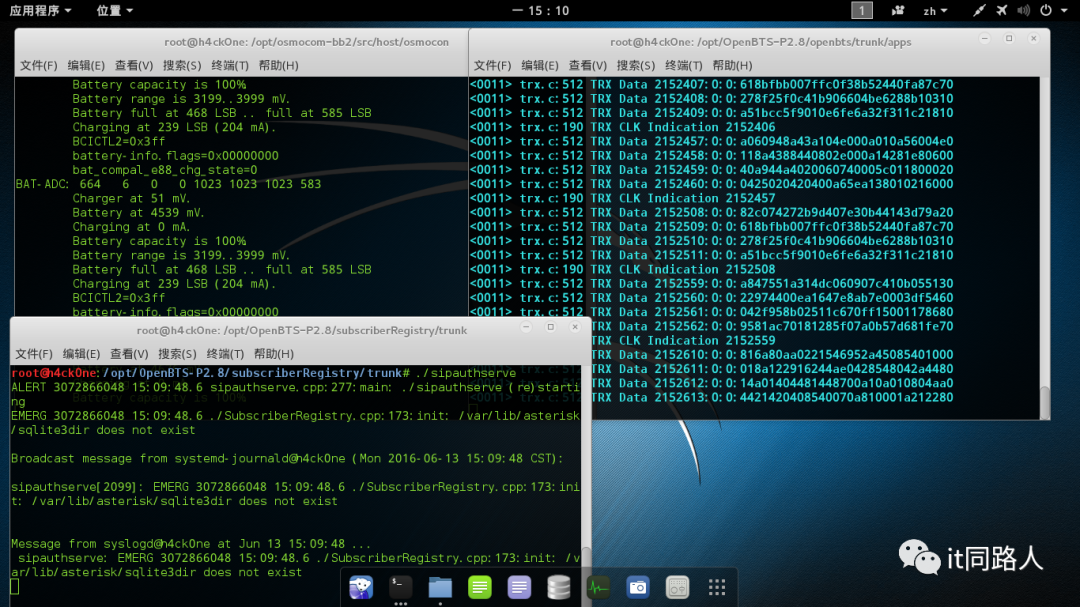

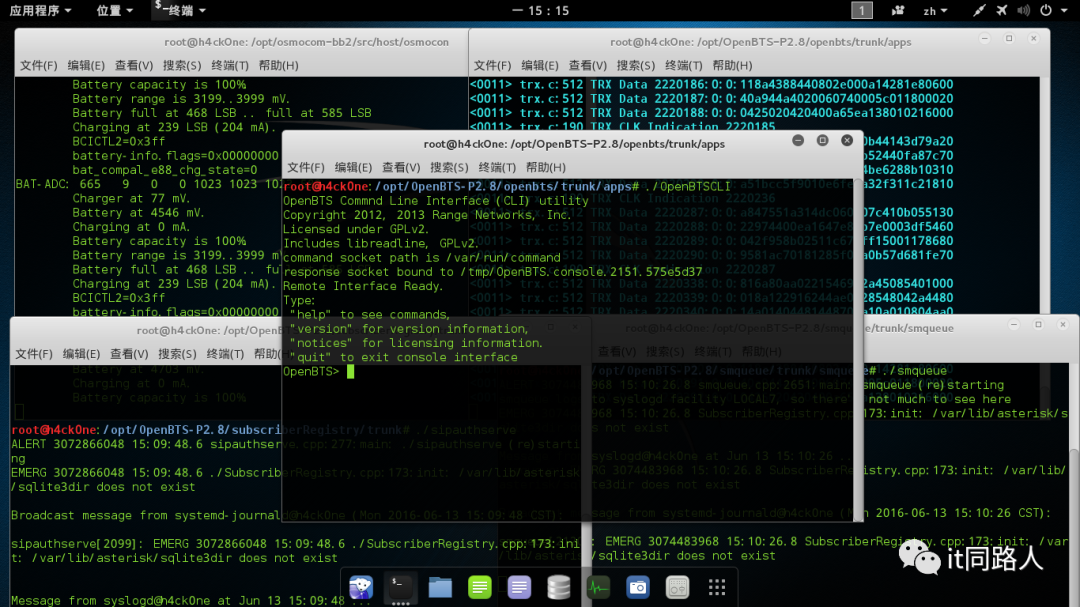

然后开4个终端窗口分别执行

$ cd openbts/trunk/apps$ ./OpenBTS

$ cd subscriberRegistry/trunk$ ./sipauthserve(开启注册服务)

$ cd smqueue/trunk/smqueue/$ ./smqueue(开启短信功能)

$ cd openbts/trunk/apps$ ./OpenBTSCLI（打开OpenBTS控制台）

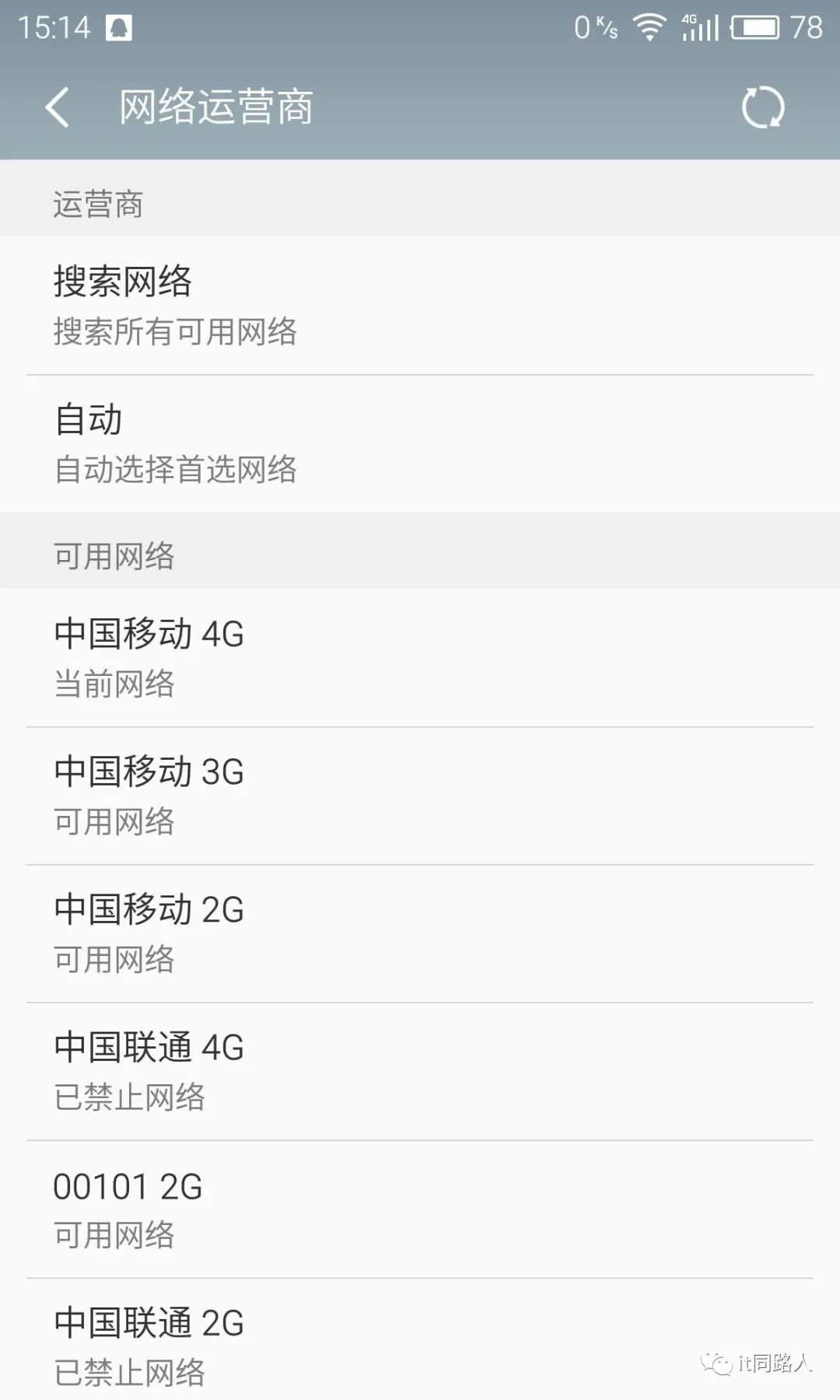

如果一切运行顺利打开手机进入设置-移动网络-网络运营商即可看到我们创建的基站

在OpenBTSCLI的终端窗口可以输入 help 查看命令帮助

输入 tmsis 可以查看当前基站用户的IMSI

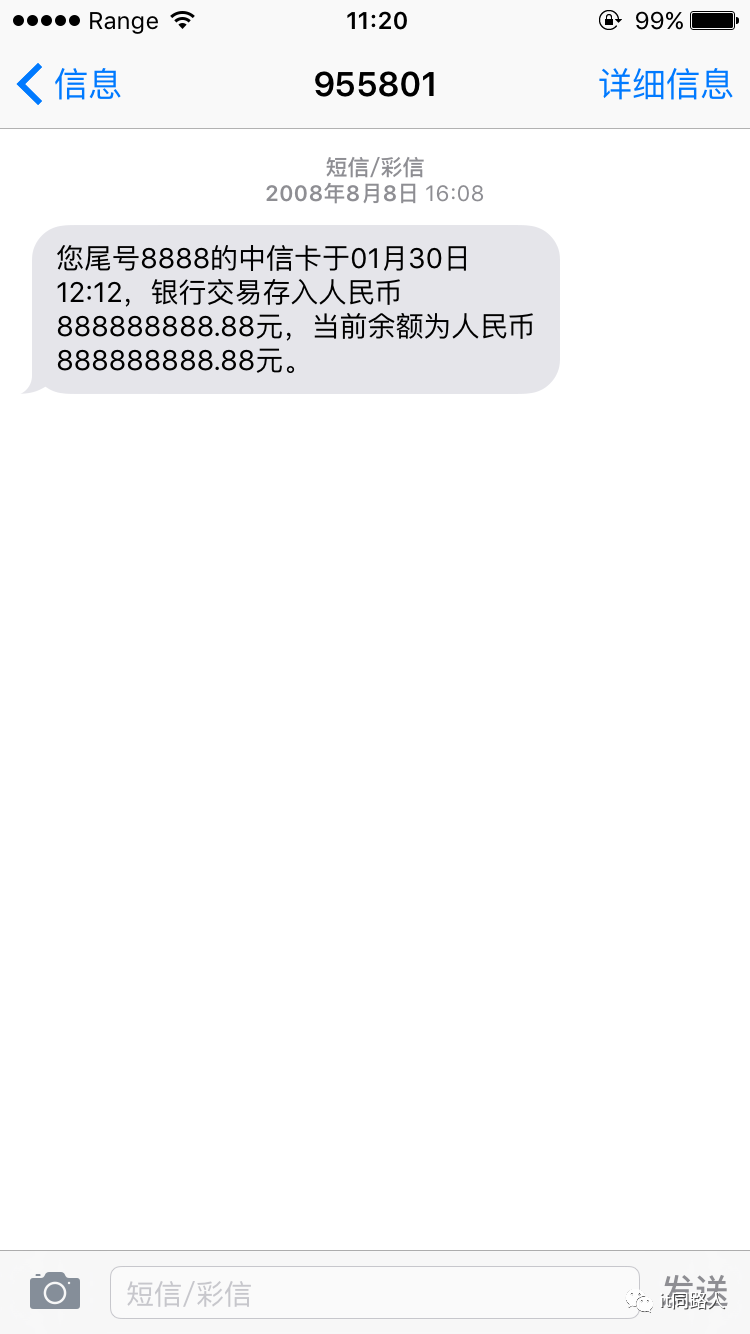

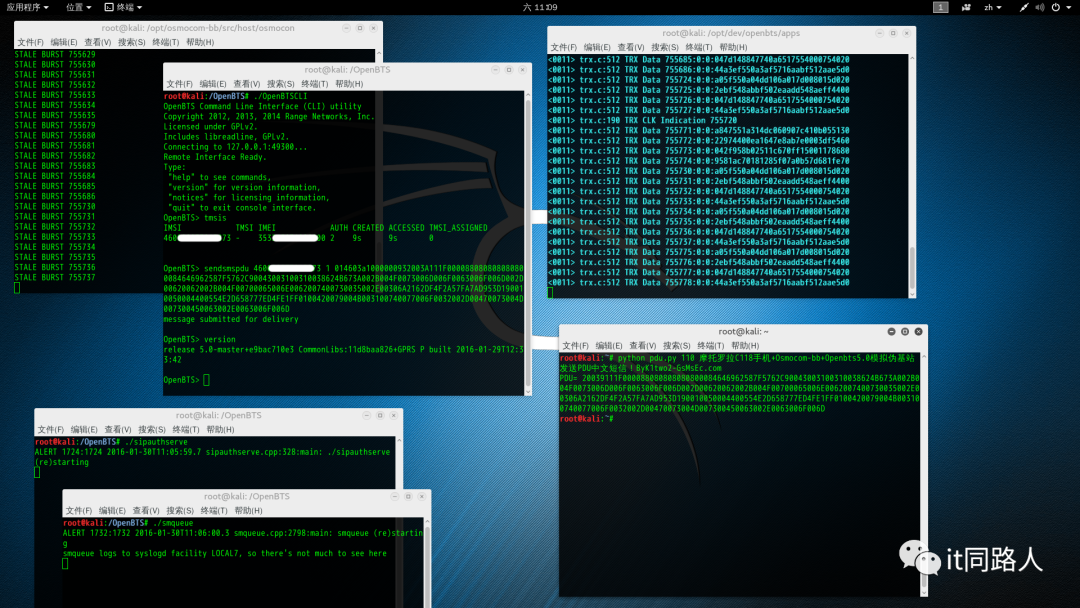

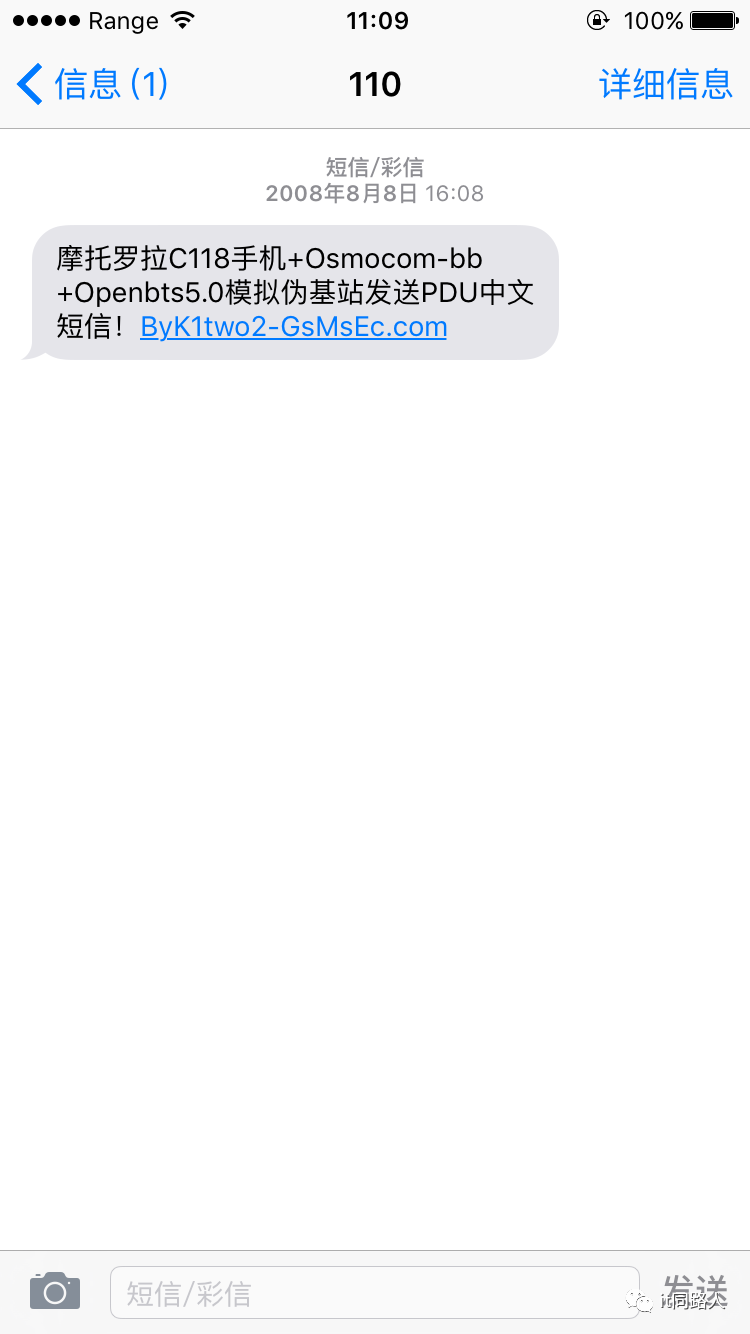

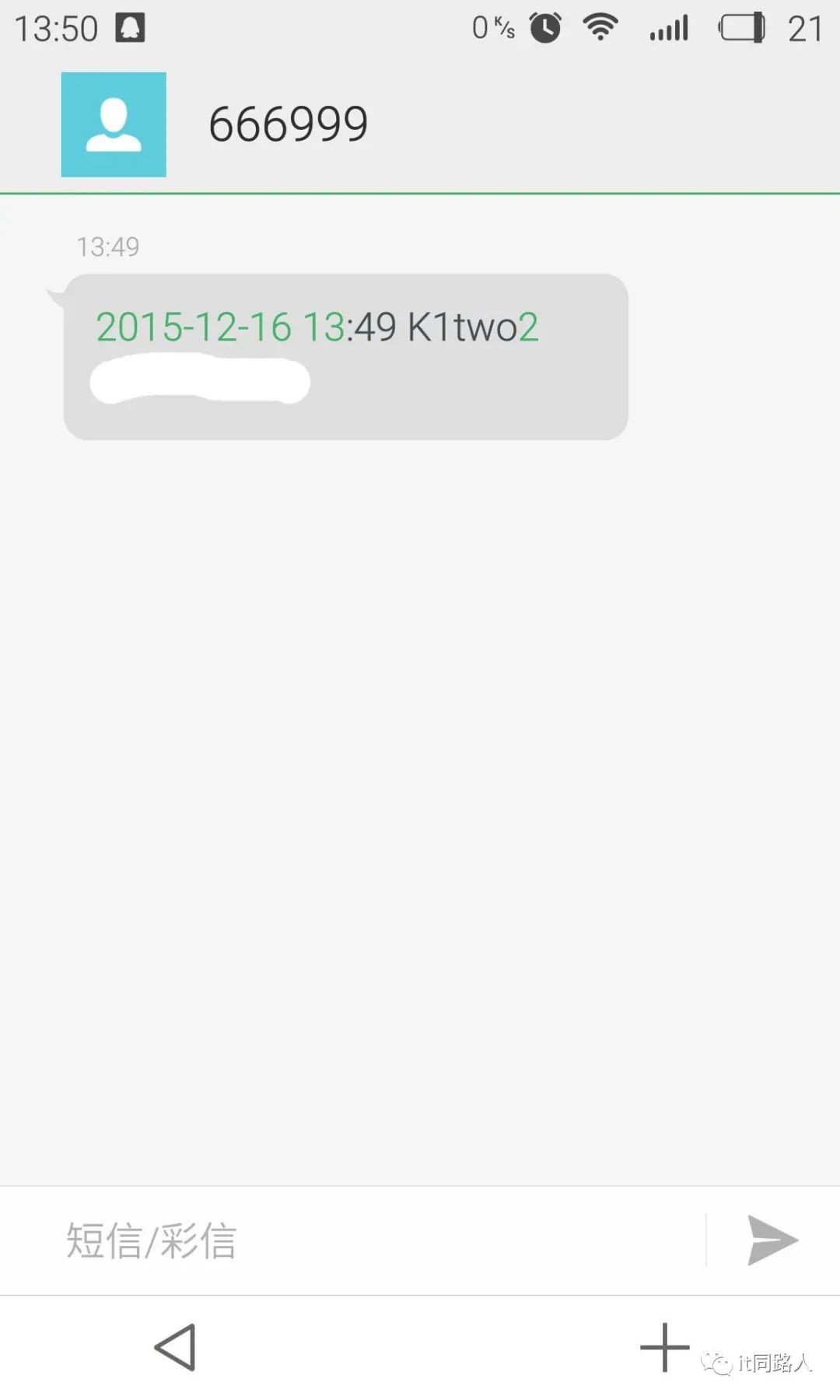

输入 sendsms IMSI 电话号码短信内容即可发送任意显示号码的短信

0x06 结语

一入GSM深似海，作者不是学通信的，只是业余爱好，第一次写文章投稿，文中不免纰漏和不妥之处，有任何建议或意见欢迎留言！

0x07参考资料

http://osmocom.org/projects/baseband/wiki/Transceiver
https://wush.net/trac/rangepublic/wiki/BuildInstallRun
https://wush.net/trac/rangepublic/wiki/DebOpenBTS
http://bb.osmocom.org/trac/blog/PHD2012
http://www.h-online.com/open/news/item/29C3-Budget-mobile-turns-into-GSM-base-station-1775204.html
http://blog.0x7678.com/2014/03/osmocombbopenbtsgsmcalypso.html

0x08效果演示

http://www.cnblogs.com/k1two2/p/5176030.html（此文章中含视频演示）

PDF文章原版：http://suo.im/6xbqY3
